空气源热泵采暖系统中缓冲蓄热水箱的安装调试方法和要领

　　摘要：随着“北方地区煤改电”和“煤改清洁能源”项目的大面积推广，采用空气源热泵进行家庭独立供暖已经作为一种领先的节能、舒适、清洁、稳定的方式之一。本文对空气源热泵系统中配置的缓冲蓄热水箱含与缓冲蓄热水箱配套的零部件的安装方法和安装要领进行了分析。

　　关键词：缓冲蓄热水箱、搪瓷水箱、安装要领、结构类型

　　前言：缓冲蓄热水箱作为空气源热泵供暖系统中的重要部件，已经不再是选配配件。《2017年农村地区冬季清洁取暖相关推进工作指导意见》中明确指出：“空气源热泵系统要配套安装不低于60升的储水罐(即缓冲蓄热水箱)”。针对这一指导意见，中国节能协会热泵专委会、中国热泵产业联盟搪瓷储热水箱专委会组织起草了“T/CECA-G0014-2017《空气源热泵供暖系统缓冲蓄热水箱安装规范》团体标准”。这一标准的出台，为缓冲蓄热水箱在空气源热泵供暖系统中的安装提供了使用和验收依据。

　　一、缓冲蓄热水箱的结构类型及安装示例

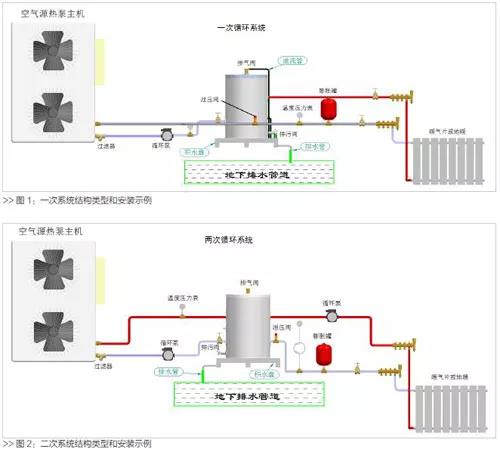

　　两种系统中，图1所展示的是一次循环系统，图2所展示的是二次循环系统。这两种运行系统是北方地区煤改电工程中应用最为普遍的类型方案。两种安装示例中使用的缓冲蓄热水箱采用的是立式结构形式，水箱内胆采用的是搪瓷内胆，具有较强的抗腐蚀能力和承压能力。

　　图1中一次循环系统用的缓冲蓄热水箱有两个循环进出接口，图2中两次循环系统用的缓冲蓄热水箱有四个循环进出口，循环进出口规格均为DN32内螺纹，两种循环形式的水箱均标配排气阀和镁棒，均预留排污接口、感温探头接口和补水接口(一般这些管接口的规格为DN20)。

　　也有些缓冲蓄热水箱上还预留了泄压阀接口和安装了温度压力表。将这些配置和管接口配件在缓冲蓄热水箱上进行安装可以很大程度上提升安装效率，也减少了管路上安装配件带来的固定麻烦。

　　对于缓冲蓄热水箱的选型，建议选用搪瓷水箱。采用搪瓷内胆制作的缓冲蓄热水箱运用在空气源热泵供暖系统中，具有抗腐蚀能力强、承压能力强、保温性能优、缓冲系统压力、稳定系统运行、自动排气等众多优点。

　　特别是在北方地区，由于水质差异，北方地区水源中的重金属矿物质含量比较高，也就是我们所说的水质比较硬，很容易积垢，一般不锈钢材质内胆的缓冲蓄热水箱焊缝区域很容易被氧化腐蚀，直接导致水箱的使用寿命远远低于主机系统的运行寿命，增加了更换水箱的机率和售后服务的频次。而搪瓷内胆的缓冲蓄热水箱完全客服了这些缺陷，这也是行业内众多企业选择搪瓷缓冲蓄热水箱的关键因素。

　　二、缓冲蓄热水箱的安装调试方法和安装要领

　　1.安装调试方法

　　a.缓冲蓄热水箱各管接口与管接头的安装：管接头与水箱连接安装一般都采用生料带进行密封，用生料带进行密封安装简单快捷，但用生料带安装也存在缺点，首先是生料带的使用寿命不是太长(一般1～2年就会衰减);其次生料带如果长时间裸露在阳光暴晒或雨水较多的区域就会很容易被破坏，其密封性会受到影响;第三就是安装人员的安装水平和安装习惯不尽相同，其安装密封品质受人为影响因素较大。

　　在此，笔者建议，对于我们这类产品的螺纹连接的密封安装宜采用金属管螺纹密封胶比较可靠。金属管螺纹密封胶具有全天候使用、密封性能好、高质量重负荷、耐腐蚀、润滑管道、能导静电、拆卸方便和使用寿命长(金属管道液体密封胶的使用寿命一般都能与产品同寿命)等优点。

　　缓冲蓄热水箱与系统连接管材和管路的安装布置：对于连接管材和管路，大部分均选用塑性管材和管件，其选择标准应符合GB/T18991《冷热水系统用热塑性塑料管材和管件》中的4级。对于管材的接装、现场配接以及相关注意事项，GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》第8大条和JGJ142-2012《辐射供暖供冷技术规程》5.4条款中有很明确的规定和参考依据。

　　直接与缓冲蓄热水箱对接安装的阀件：特别是在两次系统(图2)中，由于主机和末端是独立运行和控制，在靠近缓冲蓄热水箱循环接口端都会安装一些控制阀门，比如手动闸阀、止回阀或电动阀等等。

　　这些阀门一般都在系统主干管上起切断控制作用，对这些阀门类的安装可参照GB50243-2016《通风与空调工程施工质量验收规范》中的9.2.4的规定进行安装和检查。

　　b.缓冲蓄热水箱与积水底盘的安装：对于积水装置，在本次北方地区煤改电对此只有部分地区有严格规定，对于积水底盘的安装我认为应该给于高度重视，因为北方地区煤改电的安装绝大多数都是农村地区，每个地区的安装位置、环境以及房屋结构都不一样，因此我们还是建议采用积水盘装置。

　　采用积水盘装置有很大的好处：首先积水盘可以作为一个引水渠，任何水管、溢流管和排污管都可以集成在积水盘中集中排向下水道;其次在安装调试和后续的系统保养过程
