空气能热泵热水系统室内管路安装

　　对于热水系统的室内管路安装，是困扰许多安装商的问题，如果室内管路安装不够好，会导致主机系统达不到效果，起不到制热水效果。所以管路安装是至关重要的。具体的管路安装包括3个内容：水管穿洞及修复、空调水管安装、注意事项。

　　一、水管穿洞、修复

　　1、根据空调设计图纸，确定风盘位置和水管走向，在水管穿墙处，标注洞口位置和口径大小，并进行打洞；打洞洞口，可选择同一水平面或倾斜45°角打。

　　2、水管穿过洞口后，在洞口处添加发泡剂进行稳定和保温；外立管穿过洞口，在洞口处添加发泡剂进行稳定和保温，在涂上一层防水玻璃胶，孔需稍向外倾斜防止雨水渗入，然后再在洞口处套上一个塑料法兰套筒。

　　3、梁上穿孔，要根据实际建筑结构进行操作，避免打断钢筋，影响房屋建筑结构；（基本规则：60cm的大梁，上下梁15cm中间处可以打孔；40cm的梁，下梁上面15cm处可以打孔；20cm的梁，建议不打孔）

　　二、空调水管安装

　　1）PPR管热熔连接

　　1、切割管材必须使端面垂直于管轴线。管材切割应使用管子剪刀或管道切割机。（注：用钢锯锯断管材的方法，不宜使用，若用时，应清除锯口的毛边和毛刺）

　　2、管材与管件的连接端面和熔接面必须清洁、干燥、无油污。

　　3、熔接弯头或三通时，注意管线的走向，在管件和管材的直线方向上，用辅助标志标出位置。

　　4、加热：管材、管件应同时无旋转地将管端导入加热管内，插入到所标记的连接深度，加热时间应符合下表要求。

　　5、达到规定的加热时间后，将管材与管件从加热头和加热套上同时取出，迅速无旋转地直线均匀地插入到所标深度，使连接周围形成均匀的凸缘。

　　6、在规定的时间内，刚熔接好的接头允许立即校正，但不得旋转。

　　7、在规定的冷却时间内，应扶好管材管件，使它不受扭、受弯和受拉。

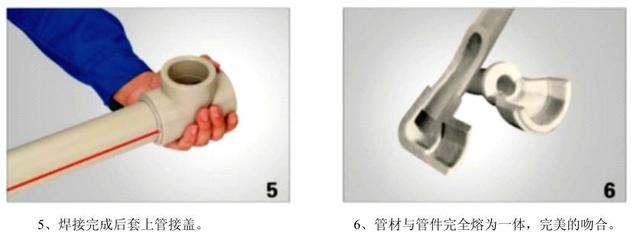

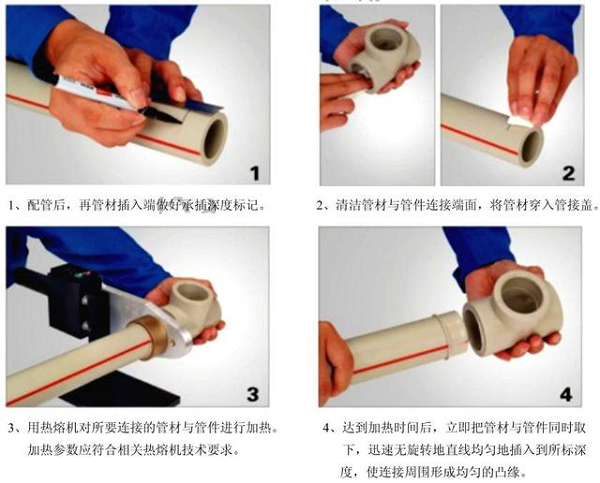

　　2）PPR管热熔连接步骤

　　三、水管安装注意事项

　　1、水管安装基本原则——横平竖直；

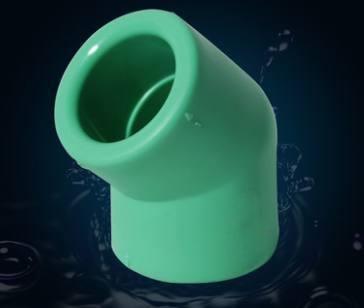

　　2、水管拐角连接处，尽量用45°热熔弯头；（如图所示）

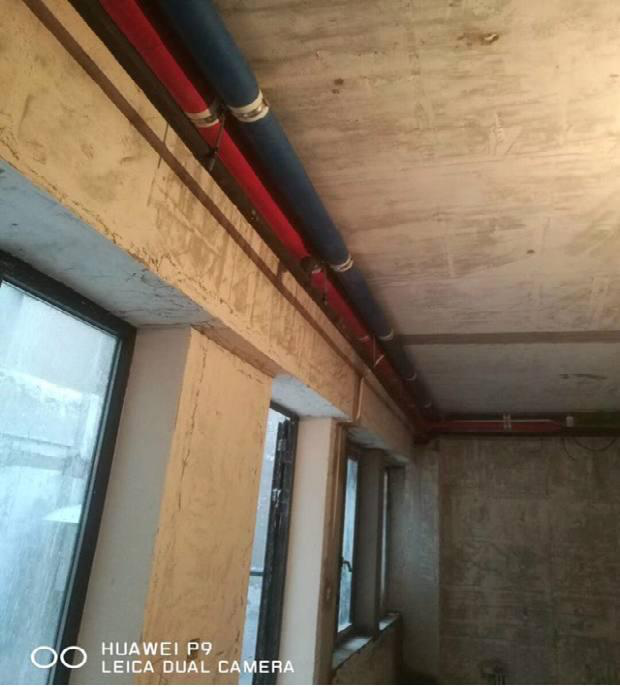

　　3、水管固定吊兰，进回水管尽量保证统一水平面，吊兰之间的间距保持在1.5M；使用槽钢做水管承重的，需在槽钢上加固定套件，防止水流经过时，水管摇动；

　　4、风盘接管时要注意看进、回水管标示，避免进回水管接错；



　　5、水管应先套保温棉（进水红色，回水蓝色），再焊接外立管，除套保温棉，还需缠铝箔胶带，提高保温效果和延长保温棉使用寿命。
