1、原理

　　Y型过滤器是纽恩泰空气能热泵采暖系统中输送流体介质的管道系统中不可缺少的一种过滤装置。

　　Y型过滤器通常安装在减压阀、泄压阀、截止阀（比如室内暖气管路的进水端）或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。

　　Y型过滤器的结构先进，阻力小，排污方便。

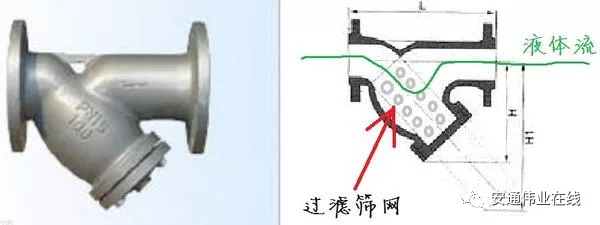

　　如图所示：

　　Y型过滤器主要由接管、主管、滤网、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮、由过滤器出口排出。

　　滤网之所以制成圆柱面的滤篮形状，是为了增加其强度，比单层网更加结实，而y形接口下端的法兰盖可以拧开，定期将沉积在滤篮里的颗粒杂质清除。

2、安装

　　安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）

　　要适量。

　　末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或

　　垂直向下安装。

　　上图中，左侧是进“液”端，右侧是出“液”端。
